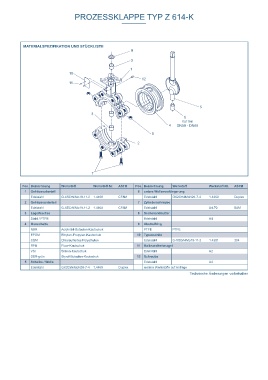

PROZESSKLAPPE TYP Z 614-K PROZESSKLAPPE TYP Z 614-K

MATERIALSPEZIFIKATION UND STÜCKLISTE
F 9
□G
KOPFFLANSCHE NACH EN ISO 5211 3
H1
DN 50-65 (F04/F05) DN 80-125 (F05/F07) 1
10
12
11
50 70
A 1
F
F
C C1
5
ØD Z DN 150-200 (F07) DN 250-300 (F10) 3 6
nur bei
B 4 DN50 - DN65

81 112 8
2
ØD1 E
ØAD F
F

Z 614-K mit freiem Wellenende 7

Hauptabmessungen [mm] Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
DN Size Gewicht 1 Gehäuseoberteil 6 untere Wellenverlängerung
[mm] [in] A ØAD B C C1 ØD ØD1 E F □G H1 *Z [kg] Edelstahl G-X5CrNiMo19-11-2 1.4408 CF8M Edelstahl GX2CrNiMoN26-7-4 1.4469 Duplex
50 2 126 157 68 205 194 106 49 43 50 11 14 25 2,6 2 Gehäuseunterteil 7 Zylinderschraube
65 2½ 134 177 77 223 211 120 64 46 50 11 14 45 3,9 Edelstahl G-X5CrNiMo19-11-2 1.4408 CF8M Edelstahl A4-70 B8M
80 3 157 184 74 249 231 138 79 46 70 14 17 64 4,5 3 Lagerbuchse 8 Sechskantmutter
100 4 167 222 84 278 251 160 99 52 70 14 17 84 5,9 Stahl / PTFE Edelstahl A4
125 5 180 256 98 308 278 190 124 56 70 14 17 110 8,3 4 Manschette 9 Abstreifring
150 6 203 280 132 343 335 215 149 56 70 17 20 138 10,2 NBR Acrylnitril-Butadien-Kautschuk PTFE PTFE
200 8 228 338 157 397 385 270 199 60 70 17 20 189 16,1 EPDM Ethylen-Propylen-Kautschuk 10 Typenschild
250 10 266 412 195 472 461 324 249 68 96 22 24 239 28,8 CSM Chlorsulfiertes Polyethylen Edelstahl G-X5CrNiMo19-11-2 1.4301 304
300 12 291 482 220 532 511 380 297 78 96 22 24 286 38,8
FPM Fluor-Kautschuk 11 Halbrundkerbnagel
*Scheibenaustrittsmaß Technische Änderungen vorbehalten VSI Silikon-Kautschuk Edelstahl A2
SBR-grün Styrol-Butadien-Kautschuk 12 Schraube
5 Scheibe / Welle Edelstahl A4
Edelstahl GX2CrNiMoN26-7-4 1.4469 Duplex weitere Werkstoffe auf Anfrage
Technische Änderungen vorbehalten
