PNEUMATIC ACTUATOR SC PNEUMATIC ACTUATOR SC

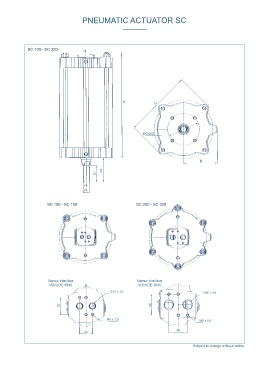

SC 100 - SC 320 Dimensions [mm]
Type Stroke A B C D E M LK1 LK2 Weight Filling volume in NL /
length
SC [kg] Stroke at 1 atm
[mm]
100 90 219,0 72,0 148 32 48 M16 x 1,5 F07 - 3,4 1,87
100 115 244,0 72,0 148 32 48 M16 x 1,5 F07 - 3,6 2,27
100 140 269,0 72,0 148 32 48 M16 x 1,5 F07 - 3,8 2,65
100 165 294,0 72,0 148 32 48 M16 x 1,5 F07 - 4,0 3,04

125 90 232,0 88,0 176 54 78 M20 x 1,5 F10 - 5,5 2,66
125 115 255,0 88,0 176 54 78 M20 x 1,5 F10 - 5,9 3,40
A C 125 140 280,0 88,0 176 54 78 M20 x 1,5 F10 - 6,3 4,02
125 165 305,0 88,0 176 54 78 M20 x 1,5 F10 6,6 4,62
160 90 263,0 107,5 216 54 78 M20 x 1,5 F10 - 8,9 4,50
160 115 286,0 107,5 216 54 78 M20 x 1,5 F10 - 9,4 5,75
160 140 311,0 107,5 216 54 78 M20 x 1,5 F10 - 9,6 6,80
160 165 336,0 107,5 216 54 78 M20 x 1,5 F10 - 10,0 7,79
LK1/LK2
160 215 386,0 107,5 216 54 78 M20 x 1,5 F10 - 11,2 9,77
160 270 441,0 107,5 216 54 78 M20 x 1,5 F10 - 11,9 11,95
160 320 491,0 107,5 216 54 78 M20 x 1,5 F10 - 12,8 13,92

200 140 341,5 130,0 256 72 102 M30 x 1,5 F10 F14 16,1 10,43
B 200 165 366,5 130,0 256 72 102 M30 x 1,5 F10 F14 16,8 12,30
200 215 412,5 130,0 256 72 102 M30 x 1,5 F10 F14 18,0 16,01
E
D 200 270 467,5 130,0 256 72 102 M30 x 1,5 F10 F14 19,4 19,43
200 320 517,5 130,0 256 72 102 M30 x 1,5 F10 F14 20,7 22,51
200 350 547,5 130,0 256 72 102 M30 x 1,5 F10 F14 21,5 25,16
M 200 400 597,5 130,0 256 72 102 M30 x 1,5 F10 F14 22,8 27,43
200 423 624,5 130,0 256 72 102 M36 x 2 F10 F14 23,4 29,00
200 450 647,5 130,0 256 72 102 M36 x 2 F10 F14 24,3 30,51
SC 100 - SC 160 SC 200 - SC 320 200 550 747,5 130,0 256 72 102 M36 x 2 F10 F14 26,9 36,66

250 215 461,0 163,0 322 72 102 M30 x 1,5 F10 F14 28,9 21,89
250 270 516,0 163,0 322 72 102 M30 x 1,5 F10 F14 30,7 27,49
250 320 566,0 163,0 322 72 102 M30 x 1,5 F10 F14 32,4 32,58
250 350 596,0 163,0 322 72 102 M30 x 1,5 F10 F14 33,4 37,83
250 400 646,0 163,0 322 72 102 M30 x 1,5 F10 F14 35,0 42,67
250 450 696,0 163,0 322 72 102 M36 x 2 F10 F14 36,9 47,52
250 500 746,0 163,0 322 72 102 M36 x 2 F10 F14 38,6 52,37
250 525 771,0 163,0 322 72 102 M36 x 2 F10 F14 39,4 55,00
250 630 876,0 163,0 322 72 102 M36 x 2 F10 F14 42,9 62,68
250 800 1046,0 163,0 322 72 102 M36 x 2 F10 F14 48,5 81,44

320 320 577,0 201,5 406 72 102 M30 x 1,5 F10 F14 50,2 58,37
320 500 757,0 201,5 406 72 102 M36 x 2 F10 F14 58,7 87,09
Namur Interface Namur interface 320 575 832,0 201,5 406 72 102 M36 x 2 F10 F14 62,1 99,06
VDI/VDE 3845 VDI/VDE 3845 320 700 957,0 201,5 406 72 102 M36 x 2 F10 F14 67,9 119,01
G¼“ x 14 G½“ x 18 320 715 972,0 201,5 406 72 102 M36 x 2 F10 F14 68,6 121,41
320 800 1057,0 201,5 406 72 102 M36 x 2 F10 F14 72,5 134,97
320 1030 1287,0 201,5 406 72 102 M36 x 2 F10 F14 83,2 171,68
32 45
Force / Stroke in Newton (N)
M5 x 7,5 M6 x 9,5 4 bar 4,5 bar 5 bar 5,5 bar 6 bar
Type Close Open Close Open Close Open Close Open Close Open
SC
24 40 100 3140 3016 3532 3393 3925 3770 4319 4147 4712 4524
125 4908 4628 5522 5207 6135 5785 6749 6364 7363 6939
160 8044 7760 9050 8730 10055 9700 11061 10670 12063 11639
Subject to change without notice
200 12568 12064 14139 13572 15710 15080 17281 16588 18849 18095
250 19635 19132 22089 21523 24543 23915 26998 26306 29452 28698
320 32170 31667 36191 35626 40212 39584 44234 43542 48255 47501
