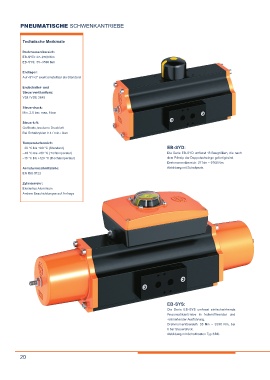

Page 20 - Produktübersicht

PNEUMATISCHE SCHWENKANTRIEBE

Technische Merkmale

Drehmomentbereich:
EB-SYD: 27–9768 Nm
EB-SYS: 35–3590 Nm

Endlagen:
Auf -8°/+3° exakt einstellbar als Standard

Endschalter- und
Steuerventilaufbau:
VDI / VDE 3845

Steuerdruck:
Min. 2,5 bar, max. 8 bar

Steuerluft:
Gefi lterte, trockene Druckluft
Bei Schaltzyklen ≥ 4 / min.: ölen
Temperaturbereich:
–20 °C bis +80 °C (Standard) EB-SYD:
–40 °C bis +80 °C (Tieftemperatur) Die Serie EB-SYD umfasst 13 Baugrößen, die nach
–15 °C bis +120 °C (Hochtemperatur) dem Prinzip der Doppelschwinge gefertigt sind.
Drehmomentbereich: 27 Nm – 9768 Nm.
Armaturenschnittstelle: Abbildung mit Schaltpuck.
EN ISO 5122

Zylinderrohr:
Eloxiertes Aluminium
Andere Beschichtungen auf Anfrage

EB-SYS:
Die Serie EB-SYS umfasst einfach wirkende
Pneumatikantriebe in feder öffnender und
-schließender Ausführung.
Drehmomentbereich: 35 Nm – 3590 Nm, bei
6 bar Steuerdruck.
Abbildung mit Schaltkasten Typ SBU.
