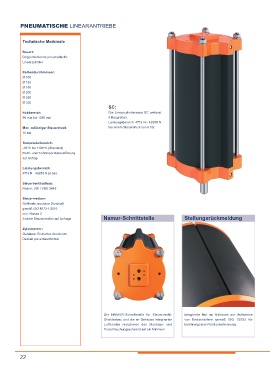

PNEUMATISCHE LINEARANTRIEBE

Technische Merkmale

Bauart:
Doppeltwirkende pneumatische
Linearzylinder

Kolbendurchmesser:
Ø 100
Ø 125
Ø 160
Ø 200
Ø 250
Ø 320
SC:
Hubbereich: Die Linearzylinderserie SC umfasst
90 mm bis 1030 mm 6 Baugrößen.
Leistungsbereich: 4712 N– 48255 N
Max. zulässiger Steuerdruck: bei einem Steuerdruck von 6 bar.
10 bar
Temperaturbereich:
-30°C bis +100°C (Standard)
Hoch- und Tieftemperaturausführung
auf Anfrag
Leistungsbereich:
4712 N– 48255 N (6 bar)

Steuerventilaufbau:
Namur, VDI / VDE 3845

Steuermedium:
Gefi lterte, trockene Druckluft
gemäß ISO 8573-1:2010
min. Klasse 3
Andere Steuermedien auf Anfrage Namur-Schnittstelle Stellungsrückmeldung

Zylinderrohr:
Gehäuse: Eloxiertes Aluminium
Deckel: pulverbeschichtet

Die NAMUR-Schnittstelle für Steuerventil- Integrierte Nut im Gehäuse zur Aufnahme
Direktanbau und die im Gehäuse integrierten von Endschaltern gemäß ISO 15552 für
Luftkanäle reduzieren den Montage- und berührungslose Positionserkennung.
Verschlauchungsaufwand auf ein Minimum
