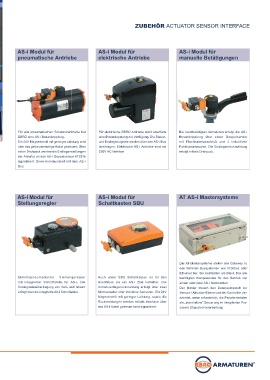

ZUBEHÖR ACTUATOR SENSOR INTERFACE
AS-i Modul für AS-i Modul für AS-i Modul für
pneumatische Antriebe elektrische Antriebe manuelle Betätigungen
Für alle pneumatischen Schwenkantriebe hat Für elektrische EBRO Antriebe steht ebenfalls Bei handbetätigten Armaturen erfolgt die AS-i
EBRO eine AS-i Busankopplung. eine Busankopplung zur Verfügung. Die Steuer- Busankopplung über einen Doppelsensor
Ein 24V Magnetventil mit geringer Leistung wird und Endlagensignale werden über den AS-i Bus mit Flachkabelanschluß und 2 induktiven
über das gelbe zweiadrige Kabel gesteuert. Über übertragen. Elektrische AS-i Antriebe sind mit Positionssensoren. Die Endlagenrückmeldung
einen Drehpuck werden die Endlagenstellungen 230V AC lieferbar erfolgt mittels Drehpuck.
der Armatur an den AS-i Doppelsensor AT2316
signalisiert. Diese kommuniziert mit dem AS-i
Bus.
AS-i Modul für AS-i Modul für AT AS-i Mastersysteme
Stellungsregler Schaltkasten SBU
Die AT-Mastersysteme stellen das Gateway zu
den höheren Bussystemen wie Profi bus oder
Ethernet her. Sie beinhalten als Black Box alle
Elektropneumatische Stellungsregler Auch unser SBU Schaltkasten ist für den benötigten Komponenten für den Betrieb von
mit integrierter Schnittstelle für AS-i. Die Anschluss an ein AS-i Bus lieferbar. Die einem oder zwei AS-i Netzwerken.
Analogdatenübertragung von Soll- und Istwert Armaturenlagerückmeldung erfolgt über zwei Der Master steuert den Datenaustausch zur
erfolgt über die integrierte AS-i Schnittstelle. Mikroschalter oder induktive Sensoren. Ein 24V Sensor-/ Aktuator-Ebene und der Controller ver-
Magnetventil mit geringer Leistung, sowie die arbeitet, wenn erforderlich, die Peripheriedaten
Rückmeldungen werden mittels Interface über als „stand alone“ Steuerung im integrierten Pro-
das AS-i Kabel gesteuert und signalisiert. zessor (Signalvorverarbeitung)
