P. 110

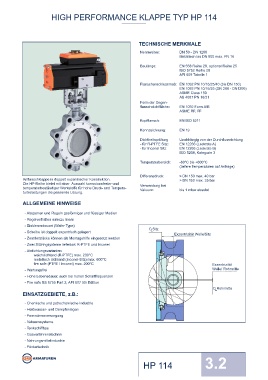

QUALITÄTSMERKMALE      HIGH PERFORMANCE KLAPPE TYP HP 114                                                                              HIGH PERFORMANCE KLAPPE TYP HP 114


 HIGH PERFORMANCE KLAPPE HP 111


                                                               TECHNISCHE MERKMALE                                        DREHMOMENTE                                                Betriebsdruck / Auslegungsdruck
                                                                                                                                                        DN    Size     10 [bar]       16  [bar]       25 [bar]       40 [bar]
                                                               Nennweiten:       DN 50 - DN 1200                          - Die aufgeführten Drehmomente
                                                                                 Metallisch bis DN 800 max. PN 16           sind max. Losbrechmomente.  [mm]   [in]  R-PTFE Inconel R-PTFE  Inconel  R-PTFE  Inconel  R-PTFE  Inconel
                                                                                                                                                       50-65  2-2½    27     35     28      42      30      58     31      66
                                                               Baulänge:         EN 558 Reihe 20, optional Reihe 25       - Gemessen bei Wasser 20°C.   80     3      28     55     30      65      34      90     38      100
                                                                                 ISO 5752 Reihe 20                          Das Drehmoment ist abhängig  100   4      51     90     61     100      80     120     93      140
                                                                                 API 609 Tabelle 1                          von Medium und Temperatur!  125    5      63    150     83     172      95     220     125     285
 DURCHGEHENDE WELLE                                                                                                                                     150    6
                                                               Flanschanschlussmaß: EN 1092 PN 10/16/25/40 (bis DN 150)                                              125    170     136    220     168     300     220     360
 sorgt für höchste Biegefestigkeit.                                                                                                                     200    8
                                                                                 EN 1092 PN 10/16/25 (DN 200 - DN1200)                                               205    350     260    430     280     505      -       -
                                                                                 ASME Class 150                                                         250    10    485    505     550    620     600     860      -       -
                                                                                 AS 4087 PN 16/21                                                       300    12    584    740     700    970     855     1280     -       -
                                                               Form der Gegen-                                                                          350    14    740    815     930    1050    1200    1370     -       -
                                                               flanschdichtfläche:  EN 1092 Form A/B                                                    400    16
                                                                                 ASME RF, FF                                                                         1050   1530   1640    2240    2460    2900     -       -
                                                                                                                                                        450    18    1150   1700   1750    2500    2700    3500     -       -
                                                               Kopfflansch:      EN ISO 5211                                                            500    20    1210   2010   1800    2760    2800    4260     -       -
                                                                                                                                                        550    22    3500   3750   4430    4550    6010    6800     -       -
                                                               Kennzeichnung:    EN 19                                                                  600    24    4000   4500   4600    5740    6200    8080     -       -
                                                                                                                                                        700    28    5300   6000   6100    6800    8100     -       -       -
                                                               Dichtheitsprüfung  Unabhängig von der Durchflussrichtung                                 800    32    6400   8000   7400    9500    9800     -       -       -
                                                               - für R-PTFE Sitz:  EN 12266 (Leckrate A)
                                                               - für Inconel Sitz:  EN 12266 (Leckrate B)                                               900    36    7800    -     9000     -     12000     -       -       -
                                                                                 ISO 5208, Kategorie 3                                                 1000    40    9800    -     11300    -     15000     -       -       -
 WARTUNGSFREIE LAGER                                                                                                                                   1200    48   14300    -     16500    -     22000     -       -       -
 Bei  allen  Nennweiten  werden                                Temperaturbereich:  -60°C bis +600°C                                                                                                               Alle Angaben in Nm
 wartungsfreie, überlange korrosions-                                            (tiefere Temperaturen auf Anfrage)
 und temperatur beständige Lager zur
 exakten Zentrierung der Klappenscheiben   Anflanschklappe in doppelt exzentrischer Konstruktion.   Differenzdruck:  ≤ DN 150 max. 40 bar
                                                                                 > DN 150 max. 25 bar
 eingesetzt.   Die HP-Reihe bietet mit einer  Auswahl korrosionsfester und   Verwendung bei
           temperaturbeständiger Werkstoffe für hohe Druck- und Tempera-  Vakuum:  bis 1 mbar absolut
 INCONEL-SITZRING  turbelastungen die passende Lösung.
 Der federunterstützende Inconel                                                                                          K -WERTE                                                          Öffnungswinkel α°
 KRAFTSCHLÜSSIGE   Sitzring gewährleistet absolute   ALLGEMEINE HINWEISE                                                   v                             DN      Size
                                                                                                                               v
 VERBINDUNG  Dichtheit und gleicht Verschleiß                                                                             - Der K -Wert [m³/h] gibt den   [mm]    [in]    20°    30°    40°    50°    60°    70°    80°    90°
 aus. Sitzringaustausch ohne   - Absperren und Regeln gasförmiger und flüssiger Medien                                      Wasserdurchfluss bei einer
 zwischen Scheibe und Welle.   Demontage von Welle und                                                                      Temperatur von 5°C bis 30°C   50-65  2-2½     1,3     6     15     18     19     21     22     23
 Geringe Abscherspannungen   Klappenscheibe möglich.  - Regelverhalten nahezu linear                                        und einem ∆p von 1 bar an    80       3       7      30     50     68     82     97     113    115
 durch tangential angeordnete   Alternativ: R-PTFE oder   - Einklemmbauart (Wafer Type)  C Sitz                                                          100      4       22     60     97     119    164    199    223    251
 Keilstifte.   - Scheibe ist doppelt exzentrisch gelagert             L                                                   - Angegebener Kv-Wert basiert
 Fire-safe                                                                    Exzentrizität Welle/Sitz                      auf den Messungen vom        125      5       45     100    152    195    256    346    452    493
            - Zentrierstücke können als Montagehilfe eingesetzt werden                                                      Delfter Hydraulics Laboratory,   150  6       63     109    162    250    391    588    814    845
            - Zwei Sitzringsysteme lieferbar: R-PTFE und Inconel                                                            Holland                      200      8       96     168    301    509    742    1107   1581   1747
            - Abdichtungsvarianten:                                                                                                                      250      10      264    458    682    980   1421   2083    2882   2889
 KLAPPENSCHEIBE           weichdichtend (R-PTFE) max. 230°C                                                               - Zul. Strömungsgeschwindigkeit  300    12      397    625    956   1368   1938   2778    3794   3940
                                                                                                                                Vmax 4,5 m/s für Flüssigkeit,
 Die Klappenscheibe ist            metallisch dichtend (Inconel-Sitz) max. 600°C                                                Vmax 70 m/s für Gase     350      14      460    720   1100   1650   2500   3400    4800   5400
 doppelt exzentrisch gelagert.            fire safe (PTFE / Inconel) max. 200°C                Exzentrizität                                             400      16      550    870   1250   2000   3200   4800    6800   8080
 Geringe Drehmomente und   - Wartungsfrei                                                      Welle/ Rohrmitte           - Drosselfunktionen sind im Stell-  450  18     730   1200   1800   3100   4600   6400    8400  10500
 geringer Verschleiß sind die   - Hohe Lebensdauer, auch bei hohen Schaltfrequenzen                                         winkel von 30° bis 70° möglich.  500  20      920   1600   2600   4100   6000   8500   12100  12800
 Folge. Alle Dichtflächen sind   - Fire safe BS 6755 Part 2, API 607 5th Edition                                            Vermeiden Sie Kavitation.    550      22     1090   1950   3100   4600   7500   10200  14700  15300
                                                                                                                            Bei Regelfunktionen helfen wir
 mechanisch bearbeitet.
                                                                                                C Rohrmitte                 Ihnen gerne mit einer präzisen  600   24     1370   2250   3780   4950   9000   12500  17100  18500
                                                                                                 L
           EINSATZGEBIETE, z.B.:                                                                                            Auslegung weiter.            700      28     1999   3182   4764   7738   11451  16283  22071  25000
 KLEMMRING                                                                                                                                               800      32     2795   4450   6661   10821  16014  22770  30864  34960
            - Chemische und petrochemische Industrie                                                                                                     900      36     3590   5715   8555   13898  20567  29243  39640  44900
 schützt den Sitzring vor                                                                                                                               1000      40     4677   7447   11147  18107  26796  38101  51646  58500
 Abrasion und Erosion.    - Heißwasser- und Dampfanlagen
            - Fernwärmeversorgung                                                                                                                       1200      48     7188   11444  17130  27826  41179  58552  79367  89900
            - Vakuumsysteme                                                                                                                                                                          Technische Änderungen vorbehalten
            - Tankschiffbau
            - Gasverfahrenstechnik
            - Nahrungsmittelindustrie
            - Fördertechnik



                                                                                                                                                                                 post@ebro-armaturen.com
                                                                 HP 114                     3.2                                                                                  www.ebro-armaturen.com
                                                                                                                                                                                 10.2017
