SYSTEMLÖSUNG TAKTSCHLEUSE SYSTEMLÖSUNG TAKTSCHLEUSE

MECHANISCHE MERKMALE BEDIENUNG UND VISUALISIERUNG

Nennweiten: DN 50 - DN 600
Anschluss: PN 6, 10, 16
Kammervolumen: Kundenspezifi sch
Temperaturbereich: 0°C bis +55°C
Zul. Betriebsdruck: max. 10 bar

Zul. Differenzdruck max. 10 bar
Zuluft: 6 bar

ELEKTRISCHE MERKMALE

Spg.- Versorgung: 230 V, 50Hz

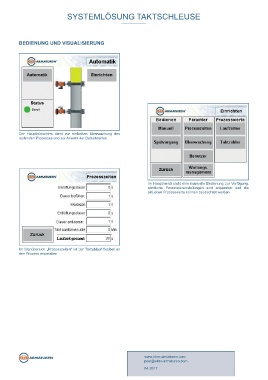

Der Hauptbildschirm dient zur einfachen Überwachung des
Bedienung/ laufenden Prozesses und zur Anwahl der Betriebsarten.
Visualisierung: über 4” Touchpanel
Schutzart: IP 65

Teperaturbereich Schleuse: -20°C - 70°C
Temperaturbereich Steuerung: 0°C- 55°C

Taktschleuse zur Austragung von Schüttgütern und Staubförmigen
Medien mit einer Automatisierungseinheit zum Be- und Entlüften. Im Hauptmenü steht eine manuelle Bedienung zur Verfügung,
sämtliche Parametereinstellungen sind anpassbar und die
aktuellen Prozesswerte können beobachtet werden.

ALLGEMEINE HINWEISE
- Sehr variabel einsetzbar, da alle EBRO- Armaturen im System
eingebaut werden können
- Kommunikation über konventionelle Signaltechnik
(binäre Ein- und Ausgänge)
- Integrierung in bestehende Steuerungssysteme problemlos
möglich
- Fernzugriff via Ethernet (optional Wlan) über intgrierte Web-
Visualisierung
Im Menübereich „Prozesszeiten“ ist der Taktablauf fl exibel an
- Selbstlernende Anpassung der Betätigungszeiten an Prozess- den Prozess anpassbar.
wertschwankungen
- Intelligentes Wartungsmanagement zur präventiven
Instandhaltung.
- Zur Erhöhung der Anlagenverfügbarkeit werden Veränderungen
in den Betätigungszeiten der Armaturen (z. B. durch Blockaden
oder Armaturenverschleiß) gemeldet
- Autarker Betrieb möglich
- Alle gängigen Feldbusschnittstellen verfügbar
- Steuerungseinheit absetzbar
- ATEX Zone 1/21 einsetzbar
EINSATZGEBIETE, z.B.:
- Dosieren und Austragen von Schüttgütern Zur Bedienung und Visualisierung des Prozesses wird eine
Phönix SPS mit Touchpanel eingesetzt.
- Pneumatische Fördertechnik
- Kraftwerkstechnik
- Wägetechnik
- Absackanlagen

post@ebro-armaturen.com
Taktschleuse 4.13 www.ebro-armaturen.com
04.2017
