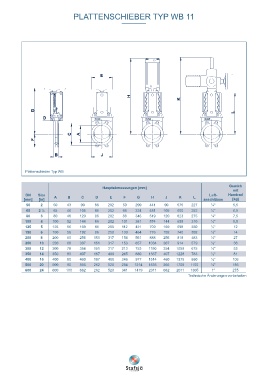

PLATTENSCHIEBER TYP WB 11 FLANSCHANSCHLÜSSE WB 11

DN 50-65 DN 80-200 DN 250
DN 300 DN 350 DN 400
DN 500-600

Plattenschieber Typ WB ● = Gewindesackbohrung ○ = Durchgangsbohrung

Hauptabmessungen [mm] Gewich Nennweite DN [mm] 50 65 80 100 125 150 200 250 300 350 400 500 600
mit Flanschaußendurchmesser [mm] 165 185 200 220 250 285 340 395 445 505 565 670 780
DN Size Luft- Handrad Lochkreis [mm] 125 145 160 180 210 240 295 350 400 460 515 620 725
[mm] [in] A B C D E F G H J K L anschlüsse [kg] Baulänge [mm] 43 46 46 52 56 56 60 68 78 80 80 90 100
50 2 50 43 90 86 202 59 299 441 90 575 227 ¼“ 5,5 Anzahl der Durchgangsbohrungen [ ○ ] - - 4 4 4 4 4 6 4 6 6 8 8
65 2 ½ 65 46 105 86 202 66 324 481 105 600 252 ¼“ 6,5 Anzahl der Gewindesackbohrungen [ ● ] 4 4 4 4 4 4 4 6 8 10 10 12 12
80 3 80 46 120 86 202 88 346 519 120 623 275 ¼“ 7,5 Schraubengröße M16 M16 M16 M16 M16 M20 M20 M20 M20 M20 M24 M24 M27
100 4 100 52 144 86 202 101 381 574 144 658 310 ¼“ 9,5 ß° 45 45 22,5 22,5 22,5 22,5 22,5 15 15 11,25 11,25 9 9
125 5 125 56 169 86 250 112 421 709 169 698 350 ¼“ 12 Schraubenlängen * 14 16 10 12 12 14 16 18 18 18 20 24 24
150 6 150 56 192 86 250 130 464 776 192 740 392 ¼“ 14 * Addieren sie die Werte der Tabelle mit der Rohrflanschstärke, der Technische Änderungen vorbehalten
200 8 200 60 256 151 317 154 561 888 256 818 483 ½“ 27 Stärke der Unterlegscheibe und der jeweiligen Dicke der Dichtung.
250 10 250 68 307 151 317 153 657 1034 307 914 579 ½“ 38
300 12 300 78 354 151 317 213 753 1180 354 1059 675 ½“ 53
350 14 350 80 407 187 400 245 880 1367 407 1228 783 ½“ 81
400 16 400 80 460 187 400 246 977 1514 460 1375 880 ½“ 106
500 20 500 90 566 262 520 284 1214 1835 266 1706 1100 ½“ 185
600 24 600 100 682 262 520 341 1419 2311 682 2011 1305 1“ 275
Technische Änderungen vorbehalten
