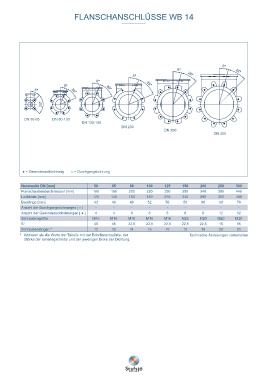

PLATTENSCHIEBER TYP WB 14 FLANSCHANSCHLÜSSE WB 14

O ß
ß 2ß
2ß
ß
ß 2ß
N ß 2ß
ß 2ß
E
R 2ß
K
H
DN 50-65 DN 80-100
Q DN 125-150
G L DN 200
D DN 50 - DN 65 DN 80 - DN 100 DN 125 - DN 150 DN 200 DN 250 DN 300
DN 250
P DN 300
C A
F
B J

Plattenschieber Typ WB14 ● = Gewindesackbohrung ○ = Durchgangsbohrung

Hauptabmessungen [mm] Gewicht Nennweite DN [mm] 50 65 80 100 125 150 200 250 300
mit Flanschaußendurchmesser [mm] 165 185 200 220 250 285 340 395 445
DN Size Handrad Lochkreis [mm] 125 145 160 180 210 240 295 350 400
[mm] [in] A B C D E F G H J K L N O P Q R [kg] Baulänge [mm] 43 46 46 52 56 56 60 68 78
50 2 50 43 90 86 200 59 299 465 117 629 227 149 499 128 381 419 6,5 Anzahl der Durchgangsbohrungen [ ○ ] - - - - - - - - -
65 2 ½ 65 46 105 86 200 66 324 490 131 654 252 147 492 153 407 511 8,0 Anzahl der Gewindesackbohrungen [ ● ] 4 4 8 8 8 8 8 12 12
80 3 80 46 120 86 200 88 346 512 176 677 275 144 479 176 429 598 11,5 Schraubengröße M16 M16 M16 M16 M16 M20 M20 M20 M20
100 4 100 52 144 86 200 101 381 547 206 712 310 146 635 17 472 653 14,5 ß° 45 45 22,5 22,5 22,5 22,5 22,5 15 15
125 5 125 56 169 86 250 112 421 685 236 752 350 137 591 57 512 846 17,5 Schraubenlängen * 12 12 11 15 15 15 18 20 21
150 6 150 56 192 86 250 130 464 730 260 794 392 129 554 99 554 1039 22,0 * Addieren sie die Werte der Tabelle mit der Rohrflanschstärke, der Technische Änderungen vorbehalten
200 8 200 60 256 151 315 154 561 855 327 818 489 217 633 247 716 1117 37,0 Stärke der Unterlegscheibe und der jeweiligen Dicke der Dichtung.
250 10 250 68 307 151 315 153 657 1050 392 914 579 - - - - - 55,0
300 24 300 78 354 151 315 212 753 1146 462 1059 675 - - - - - 71,0
Technische Änderungen vorbehalten
