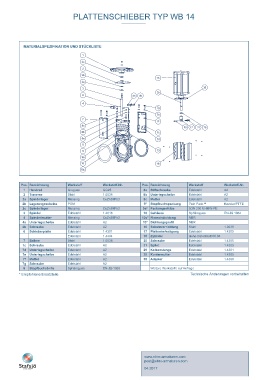

PLATTENSCHIEBER TYP WB 14 PLATTENSCHIEBER TYP WB 14

TECHNISCHE MERKMALE
MATERIALSPEZIFIKATION UND STÜCKLISTE
Nennweiten: DN 50 - DN 300
1
Baulänge: EN 558-1 Reihe 20 2c
2
Flanschanschlussmaß: EN 1092 PN 10/16 2b
18
ASME Class 150 2a
3 38
Kennzeichnung: EN 19 25
6 4a 4b
Dichtheitsprüfung: EN 12266 (Leckrate A) 4
7g
ISO 5208 Klasse A
7e
7
Temperaturbereich: max. 120°C 7f
8c
20 17 21 28
Antriebe: Handrad, Kettenrad, 8b 7c
Pneumatikzylinder, Elektroantrieb, 8a 7d
Hydraulikzylinder 8
9 13
Gehäuse: EN-JS 1082 (GGG-50) 9a
mit 140-200 µm Epoxy beschichtet. 10 16
Zul. Betriebsdruck: 10 bar 10c

Plattenschieber mit Gewindebohrungen zum einseitigem Abflan-
schen der Rohrleituhng.
Pos. Bezeichnung Werkstoff Werkstoff-Nr. Pos. Bezeichnung Werkstoff Werkstoff-Nr.
1 Handrad Gruguss GG25 8a Stiftschraube Edelstahl A2
2 Traverse Stahl 1.0038 8b Unterlegscheibe Edelstahl A2
2a Spindellager Messing CuZn39Pb3 8c Mutter Edelstahl A2
ALLGEMEINE HINWEISE 2b Lagerungsscheibe POM 9* Stopfbuchspackung Twin Pack™ Kavelar/PTFE
2c Spindellager Messing CuZn39Pb3 9a* Packungsstütze ≥DN 200 UHMW-PE
- Die dreilagige Stopfbuchspackung TwinPack™ gewährleistet 3 Spindel Edelstahl 1.4016 10 Gehäuse Sphäroguss EN-JS 1082
hohe Betriebssicherheit 4 Spindeömutter Messing CuZn39Pb3 10c* Flanschdichtung NBR
- Beidseitig dichtend 4a Unterlegscheibe Edelstahl A2 13* Dichtungsprofil NBR
- Einteilig gegossenes Gehäuse 4b Schraube Edelstahl A2 16 Schutzvorrichtung Stahl 1.0038
6 Schieberplatte Edelstahl 1.4301 17 Plattenbefestigung Edelstahl 1.4305
- Die geschliffene Schieberplatte garantiert niedrige Edelstahl 1.4404 18 Zylinder siehe Datenblatt 06.04
Betätigungsmomente und geringen Verschleiß 7 Balken Stahl 1.0038 20 Schraube Edelstahl 1.4305
- Integrierte Flanschdichtungen 7c Schraube Edelstahl A2 21 Splint Edelstahl 1.4305
7d Unterlegscheibe Edelstahl A2 25 Kolbenstange Edelstahl 1.4301
- Voller Durchgang 7e Unterlegscheibe Edelstahl A2 28 Kontermutter Edelstahl 1.4305
7f Mutter Edelstahl A2 38 Adapter Edelstahl 1.4308
7g Schraube Edelstahl A2
8 Stopfbuchsbrille Sphäroguss EN-JS-1050 Weitere Werkstoffe auf Anfrage
EINSATZGEBIETE, z.B.: * Empfohlene Ersatzteile Technische Änderungen vorbehalten
- Wasserwerke
- Abwasseranlagen
- Biogasanlagen
- Zuckerindustrie
- Kraftwerks- und Stahlindustrie
- Chemische Industrie
Hervorragende Durchflusswerte durch vollen Durchgang und die
- Lebensmittelindustrie und Brauereibetriebe integrierte Dichtung.

post@ebro-armaturen.com
WB 14 5.2 www.ebro-armaturen.com
04.2017
