flange ring
seat
stud bolt
gland follower
screw nut and washer
packing gland
O-ring

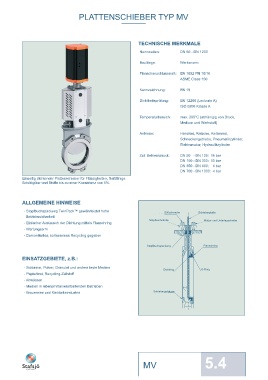

PLATTENSCHIEBER TYP MV slibody PLATTENSCHIEBER TYP MV

TECHNISCHE MERKMALE
MATERIALSPEZIFIKATION UND STÜCKLISTE
Nennweiten: DN 50 - DN 1200

Baulänge: Werksnorm

Flanschanschlussmaß: EN 1092 PN 10/16
ASME Class 150

Kennzeichnung: EN 19

Dichtheitsprüfung: EN 12266 (Leckrate A)
ISO 5208 Klasse A

Temperaturbereich: max. 300°C (abhänigig von Druck,
Medium und Werkstoff)

Antriebe: Handrad, Ratsche, Kettenrad,
Schneckengetriebe, Pneumatikzylinder,
Elektromotor, Hydraulikzylinder

Zul. Betriebsdruck: DN 50 - DN 125: 16 bar
DN 150 - DN 300: 10 bar
DN 350 - DN 600: 6 bar
DN 700 - DN 1000: 4 bar Stückliste für DN 50 - DN 800 (Gehäuse aus einem Guss)
Einseitig dichtender Plattenschieber für Flüssigkeiten, fließfähige
Schüttgüter und Stoffe bis zu einer Konsistenz von 5%.
Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
1 Handrad 8b Stopfbuchsbrille
Aluminium AlSi9Cu3(Fe) Grauguss X5CrNi18 M 10 1.4301
ALLGEMEINE HINWEISE 2 DN > 300 Grauguss GG 20 0.6020 A48No30B 8c Mutter X5CrNi18 M 10 1.4301
A2, verzinkt
Traverse
- Stopfbuchspackung TwinPack™ gewährleistet hohe Stiftschraube Schieberplatte 2a Edelstahl X5CrNi18 M 10 1.4301 9 Stopfbuchspackung *
Spindellager
Twin Pack™
Betriebssicherheit Messing CuZn39Pb3 C 36000 9a Packungsstütze
Stopfbuchsbrille Mutter und Unterlegscheibe
- Einfacher Austausch der Dichtung mittels Flanschring 2b Lagerungsscheibe HD-Polyethylen, DN 500 - DN 800
POM 10 Schiebergehäuse
- Wartungsarm
2c Spindellager Edelstahl
- Demontierbar, sortenreines Recycling gegeben Messing CuZu39Pb3 C 36000 12 Flanschring
3 Spindel Edelstahl
Stopfbuchspackung Flanschring Edelstahl X6Cr17 1.4016 12a Feststellschraube
DN > 250 X12CrmOS17 1.4104 Edelstahl X5CrNi18 M 10 1.4301
4 Spindelmutter 13 Dichtring *
EINSATZGEBIETE, z.B.: Messing CuZn39Pb3 C 36000 EPDM
4a Unterlegscheibe 15 Buchse
- Schlamm, Pulver, Granulat und andere feste Medien Edelstahl X5CrNi18 M 10 1.4301 Sinterbronze
Dichtring O-Ring
- Papierbrei, Recycling-Zellstoff 4b Schraube 16 Schutzvorrichtung, nicht für HW
Edelstahl X5CrNi18 M 10 1.4301 Edelstahl X5CrNi18 M 10 1.4301
- Abwässer 5 Zugstange 17 Plattenbefestigung
- Medien in lebensmittelverarbeitenden Betrieben Edelstahl X5CrNi18 M 10 1.4301 Edelstahl X10CrNiS18-9 1.4305
5a Unterlegscheibe 18 Zylinder
- Brauereien und Getränkeindustrie Schiebergehäuse Edelstahl X5CrNi18 M 10 1.4301 siehe Datenblatt
5b Mutter 20 Bolzen
Edelstahl X5CrNi18 M 10 1.4301 Edelstahl X10CrNiS18-9 1.4305
6 Schieberpet 21 Splintbolzen
Edelstahl X5CrNi18 M 10 1.4601 Edelstahl
7 Balken 25 Kolbenstange
Aluminium AlMgSi0,5 AA 6063 Edelstahl X12CrmOS17 1.4104
8 Stopfbuchsbrille 28 Kontermutter
Edelstahl Edelstahl X10CrNiS18-9 1.4305
8a Stiftschraube
A2, verzinkt X5CrNi18 M 10 1.4301
* Empfohlene Ersatzteile Technische Änderungen vorbehalten

MV 6.2 www.ebro-armaturen.com
MV 5.4 post@ebro-armaturen.com
04.2017
