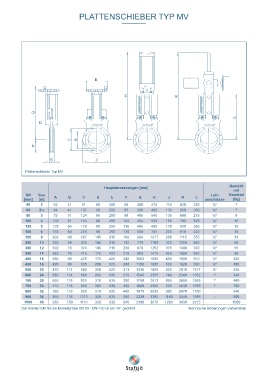

PLATTENSCHIEBER TYP MV FLANSCHANSCHLÜSSE MV

E

H K

G
L
D DN 50 - 65
DN 80 - 200
DN 250 - 300
DN 350 - 400
C A DN 450 - 600
F

B J

Plattenschieber Typ MV ● = Gewindesackbohrung ○ = Durchgangsbohrung

Hauptabmessungen [mm] Gewicht Nennweite DN [mm] 50 65 80 100 125 150 200 250 300 350 400 450 500 600
mit Flanschaußendurchmesser [mm] 165 185 200 220 250 285 340 395 445 505 565 615 670 780
DN Size Luft- Handrad Lochkreis [mm] 125 145 160 180 210 240 295 350 400 460 515 565 620 725
[mm] [in] A B C D E F G H J K L anschlüsse [kg] Baulänge [mm] 41 41 51 51 54 60 60 69 78 78 89 89 114 114
50 2 52 41 91 80 200 56 360 475 116 620 230 ¼“ 7 Anzahl der Durchgangsbohrungen [ ○ ] - - 4 4 4 4 4 6 6 6 6 6 6 6
65 2½ 64 41 107 80 200 65 380 495 130 650 250 ¼“ 7 Anzahl der Gewindesackbohrungen [ ● ] 4 4 4 4 4 4 4 6 6 10 10 14 14 14
80 3 79 51 124 80 200 88 405 545 135 690 275 ¼“ 8
M20
M24
100 4 103 51 154 80 200 102 453 593 155 765 323 ¼“ 10 Schraubengröße M16 M16 M16 M16 M16 M20 M20 M20 M20 11,25 11,25 M24 M24 M27
45
ß°
22,5
9
22,5
22,5
22,5
45
22,5
9
9
15
15
125 5 128 56 179 80 250 116 495 685 178 830 365 ¼“ 13 Schraubenlängen * 8** 8** 12 12 12 14 13 17 20 19 22 22 27 27
150 6 153 60 204 80 250 130 550 740 205 910 420 ¼“ 15 * Addieren sie die Werte der Tabelle mit der Rohrflanschstärke, der
200 8 202 60 267 145 315 160 694 1017 268 1115 555 ½“ 31 Stärke der Unterlegscheibe und der jeweiligen Dicke der Dichtung. Technische Änderungen vorbehalten
250 10 250 69 320 145 315 192 779 1102 320 1250 640 ½“ 40 ** Die Schrauben auf der Dichtungsseite müssen 3 mm länger sein.
300 12 302 78 374 145 315 230 879 1252 375 1400 740 ½“ 55
350 14 332 78 419 175 400 210 993 1415 420 1550 820 ½“ 90
400 16 380 89 479 175 400 245 1083 1555 490 1690 910 ½“ 120
450 18 428 89 535 200 520 280 1180 1680 560 1820 990 ½“ 180
500 20 470 114 580 250 520 313 1315 1865 625 2010 1127 ½“ 245
600 24 560 114 680 260 635 370 1540 2355 740 2340 1352 1“ 340
700 28 665 118 800 310 635 390 1750 2513 865 2650 1565 1“ 460
750 30 710 118 860 305 635 490 1880 2900 930 2830 1635 1“ 700
800 32 760 118 900 310 635 490 1970 3030 985 2970 1780 - 540
900 36 855 118 1010 320 635 580 2220 3380 1160 3340 1985 - 900
1000 40 950 150 1110 320 635 640 2400 3670 1280 3630 2215 - 1500
Der Antrieb EM für die Modellgröße DN 50 - DN 150 ist um 45° gedreht Technische Änderungen vorbehalten
