P. 179

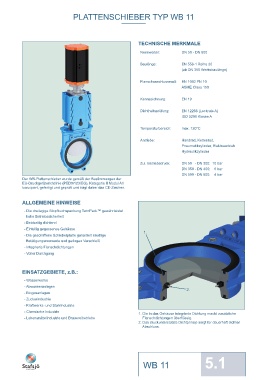

PLATTENSCHIEBER TYP WB 11 PLATTENSCHIEBER TYP WB 11
TECHNISCHE MERKMALE
MATERIALSPEZIFIKATION UND STÜCKLISTE
Nennweiten: DN 50 - DN 600
1
Baulänge: EN 558-1 Reihe 20 2c
(ab DN 350 Werksbaulänge) 2
2b
2a 18
Flanschanschlussmaß: EN 1092 PN 10
1b 25
ASME Class 150
3
20
Kennzeichnung: EN 19 20a
4 20b
Dichtheitsprüfung: EN 12266 (Leckrate A) 4a 7g
ISO 5208 Klasse A 4b 7e
6 7f
Temperaturbereich: max. 120°C 7
8c 7c
7d
8b
Antriebe: Handrad, Kettenrad,
8a 13b
Pneumatikzylinder, Elektroantrieb 8 13a
Hydraulikzylinder 9 13
10
Zul. Betriebsdruck: DN 50 - DN 300: 10 bar 16
10c
DN 350 - DN 400: 6 bar
DN 500 - DN 600: 4 bar
Der WB-Plattenschieber wurde gemäß der Bestimmungen der
EU-Druckgeräterichtlinie (PED97/23/EG), Kategorie II Modul A1
konzipiert, gefertigt und geprüft und trägt daher das CE-Zeichen. Pos. Bezeichnung Werkstoff Werkstoff-Nr. Pos. Bezeichnung Werkstoff Werkstoff-Nr.
1 Handrad 8 Stopfbuchsbrille
Grauguss EN-JL-1040, epoxidbeschichtet Sphäroguss EN-JS-1050, epoxidbeschichtet
1b Federstift 8a Stiftschraube
ALLGEMEINE HINWEISE Edelstahl DIN 1481 Edelstahl A2
2 Traverse 8b Unterlegscheibe
- Die dreilagige Stopfbuchspackung TwinPack™ gewährleistet Edelstahl X5CrNi18 M 10 1.4301 Edelstahl A2
hohe Betriebssicherheit
2a Spindellager 8c Mutter
- Beidseitig dichtend Messing CuZn39Pb3 Edelstahl A2
- Einteilig gegossenes Gehäuse 2b Lagerungsscheibe 9 Stopfbuchspackung*
1. POM Twin Pack™ Kavelar/PTFE
- Die geschliffene Schieberplatte garantiert niedrige 2c Spindellager 10 Gehäuse
Betätigungsmomente und geringen Verschleiß Messing CuZn39Pb3 Sphäroguss EN-JS 1082
- Integrierte Flanschdichtungen 3 Spindel Grauguss (> DN300) EN-JL-1040
Edelstahl X6Cr17 1.4016 10c Flanschdichtung*
- Voller Durchgang
4 Spindelmutter NBR Acrylnitril-Butadien-Kautschuk
Messing CuZn39Pb3 13 Dichtungsprofil*
4a Unterlegscheibe NBR Acrylnitril-Butadien-Kautschuk
EPDM
EINSATZGEBIETE, z.B.: 4b Edelstahl A2 13a Stahldraht, kurz Ethylen-Propylen-Kautschuk
Schraube
- Wasserwerke Edelstahl A2 Edelstahl
6 Schieberplatte 13b Stahldraht, lang
- Abwasseranlagen
2. Edelstahl X2CrNiMo17-12-2 1.4404 (DN 50 - DN 300) Edelstahl
- Biogasanlagen Edelstahl X5CrNi10 M 10 1.4301 (DN 350 - DN 600) 16 Schutzvorrichtung (nicht für HW)
7 Balken Stahl, epoxidbeschichtet
- Zuckerindustrie
Stahl, epoxidbeschichtet 18 Zylinder
- Kraftwerks- und Stahlindustrie 7c Schraube Aluminium s. Datenblatt
- Chemische Industrie 1. Die in das Gehäuse integrierte Dichtung macht zusätzliche Edelstahl A2 20 Schraube
- Lebensmittelindustrie und Brauereibetriebe Flanschdichtungen überflüssig. 7d/e Unterlegscheibe Edelstahl A2
2. Das druckunterstützte Dichtprinzip sorgt für dauerhaft dichten Edelstahl A2 20a Unterlegscheibe
Abschluss. 7f Mutter Edelstahl A2
Edelstahl A2 20b Mutter
7g Schraube Edelstahl A2
Edelstahl A2 25 Kolbenstange
Edelstahl A2
* Empfohlene Ersatzteile Technische Änderungen vorbehalten
post@ebro-armaturen.com
WB 11 5.1 www.ebro-armaturen.com
