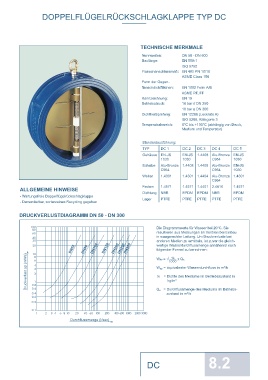

DOPPELFLÜGELRÜCKSCHLAGKLAPPE TYP DC

TECHNISCHE MERKMALE

Nennweiten: DN 50 - DN 600
Baulänge: EN 558-1
ISO 5752
Flanschanschlussmaß: EN 485 PN 10/16
ASME Class 150
Form der Gegen-
flanschdichtflächen: EN 1092 Form A/B
ASME RF, FF
Kennzeichnung: EN 19
Betriebsdruck: 16 bar ≤ DN 250
10 bar ≥ DN 300
Dichtheitsprüfung: EN 12266 (Leckrate A)
ISO 5208, Kategorie 3
Temperaturbereich: 0°C bis +130°C (abhängig von Druck,
Medium und Temperatur)

Standardausführung:
TYP DC 1 DC 2 DC 3 DC 4 DC 5
Gehäuse EN-JS EN-JS 1.4408 Alu-Bronze EN-JS
1030 1030 C954 1030
Scheibe Alu-Bronze 1.4408 1.4408 Alu-Bronze EN-JS
C954 C954 1030
Wellen 1.4301 1.4301 1.4404 Alu-Bronze 1.4301
C954
Federn 1.4571 1.4571 1.4401 2.4816 1.4571
ALLGEMEINE HINWEISE Dichtung NBR EPDM EPDM NBR EPDM
- Wartungsfreie Doppelflügelrückschlagklappe
- Demontierbar, sortenreines Recycling gegeben Lager PTFE PTFE PTFE PTFE PTFE

DRUCKVERLUSTDIAGRAMM DN 50 - DN 300

Die Diagrammwerte für Wasser bei 20°C. Sie
resultieren aus Messungen an Ventilen bei Einbau
in waagerechter Leitung. Um Druckverluste bei
anderen Medien zu ermitteln, ist zuvor die gleich-
DN50 DN80 DN100 DN150 DN200 DN250 DN300 wertige Wasserdurchflussmenge annähernd nach
folgender Formel zu berechnen:
Druckverlust ∆p (mWs) W äp = äquivalenter Wasserdurchfluss in m³/h
Wäp = √
YB
x Q B
1000
YB = Dichte des Mediums im Betriebszustand in
kg/m³
Q B = Durchflussmenge des Mediums im Betriebs-
zustand in m³/h

Durchflussmenge (I/sec)

DC 8.2
