CHEMIE-ZWISCHENFLANSCHKLAPPE TYP Z 611-C CHEMIE-ZWISCHENFLANSCHKLAPPE TYP Z 611-C

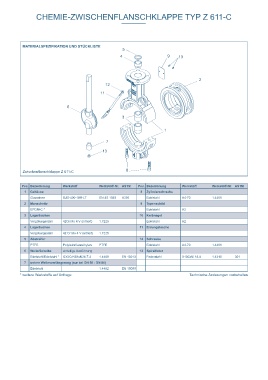

MATERIALSPEZIFIKATION UND STÜCKLISTE

Z 611-C mit freiem Wellenende gem. EN ISO 5211 Zwischenflanschklappe Z 611-C

Hauptabmessungen [mm] Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
DN Size A B C ØD ØDi Ød2 E ØF Flansch G h1 H2 ØM1 ØM2 ØW Z Gewicht 1 Gehäuse 8 Zylinderschraube
[mm] [in] [kg] Gusseisen GJS-400-18U-LT EN-JS 1049 A395 Edelstahl A4-70 1.4401
50 2 135 80,5 215,5 95 49 55 43 90 F07 11 3 22 53 86 14 25 3,2
65 2½ 143,5 89 232,5 120 65 55 46 90 F07 11 3 22 68 106 14 42 4,0 2 Manschette 9 Typenschild
80 3 165 100 265 138 79 55 46 90 F07 14 3 26 82,5 123 18 65 4,5 EPDM-C * Edelstahl A2
100 4 174 111 285 158 99 55 52 90 F07 14 3 26 102 145 18 85 6,0 3 Lagerbuchse 10 Kerbnagel
125 5 195 124 319 190 124 55 56 90 F07 14 3 26 127 174 18 111 7,7 Vergütungsstahl 42Cr Mo 4 V (nitriert) 1.7225 Edelstahl A2
150 6 212 147 359 212 149 55 56 90 F07 17 3 31 153 198 22 139 10,0 4 Lagerbuchse 11 Erdungslasche
200 8 238 172 410 268 199 70 60 125 F10 17 3 31 203 253 22 190 16,0 Vergütungsstahl 42 Cr Mo 4 V (nitriert) 1.7225
250 10 275 209 484 320 249 70 68 125 F10 22 3 40,5 253 305 28 240 24,5 5 Abstreifer 12 Schraube
300 12 303 234 537 370 299 85 78 150 F12 22 3 40,5 301 356 28 287 33,5 PTFE Polytetrafluorethylen PTFE Edelstahl A4-70 1.4401
Technische Änderungen vorbehalten 6 Welle/Scheibe einteilige Ausführung 13 Spiralfeder
Edelstahl/Edelstahl * GX2CrNiMoN26-7-4 1.4469 EN 10213 Federstahl X10CrNi 18-8 1.4310 301
7 untere Wellenverlängerung (nur bei DN 50 - DN 80)
Edelstahl 1.4462 EN 10088
* weitere Werkstoffe auf Anfrage Technische Änderungen vorbehalten
