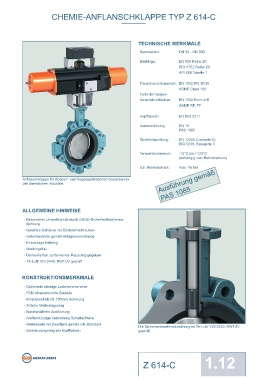

CHEMIE-ANFLANSCHKLAPPE TYP Z 614-C CHEMIE-ANFLANSCHKLAPPE TYP Z 614-C

TECHNISCHE MERKMALE DREHMOMENTE DN (mm) 50 80 100 150 200 250 300

Nennweiten: DN 50 - DN 300 - Die in der Tabelle aufgeführten Size (in) 2 3 4 6 8 10 12
Werte sind bei fl üssigen/ Einsatzfall I
schmierenden Medien ermittelte
Baulänge: EN 558 Reihe 20 Losbrechmomente. MD (Nm) bei ∆p=3 bar 7 14 18 45 70 115 175
ISO 5752 Reihe 20 MD (Nm) bei ∆p=6 bar 8 16 22 53 95 190 220
API 609 Tabelle 1 - Diese sind als Richtwerte zu MD (Nm) bei ∆p=10 bar 9 18 26 60 125 245 290
betrachten, da die tatsächlichen MD (Nm) bei ∆p=16 bar 10 23 30 80 165 330 380
Drehmomente von
Flanschanschlussmaß: EN 1092 PN 10/16 verschiedenen Faktoren wie Einsatzfall II
ASME Class 150 z.B.: Betriebsdruck, Medium, MD (Nm) bei ∆p=3 bar 14 21 23 90 160 295 335
Form der Gegen- Manschettenqualität … etc. MD (Nm) bei ∆p=6 bar 15 23 27 96 170 345 360
fl anschdichtfl ächen: EN 1092 Form A/B abhängen. MD (Nm) bei ∆p=10 bar 16 25 30 100 180 330 380
ASME RF, FF - Bei der Ermittlung von MD (Nm) bei ∆p=16 bar 16 31 37 105 210 400 430
konkreten Drehmomenten für MAST (Nm)* 105 250 250 484 484 1020 1020
Kopffl ansch: EN ISO 5211 Ihren Einsatzfall helfen Ihnen Einsatzfall I: fl üssige und schmierende Medien *Maximal zulässige Drehmomente (Nm)
unsere Techniker gern. Einsatzfall II: Pulver oder Gase (trockener Dichtsitz)
Kennzeichnung: EN 19
PAS 1085 - Pulverförmige (nicht
schmierende) Medien Md x 1,3
Dichtheitsprüfung: EN 12266 (Leckrate A) - Trockene Gase/höher viskose
ISO 5208, Kategorie 3 Flüssigkeiten Md x 1,2

Temperaturbereich: -10°C bis +120°C
(abhängig vom Betriebsdruck)

Zul. Betriebsdruck: max. 16 bar
Ausführung gemäß
Anfl anschklappe für Absperr- und Regelapplikationen besonders in
der chemischen Industrie.
PAS 1085
K -WERTE
v
- Der K -Wert [m³/h] gibt den DN Size Öffnungswinkel α°
v
Wasserdurchfl uss bei einer [mm] [in] 20° 30° 40° 50° 60° 70° 80° 90°
ALLGEMEINE HINWEISE Temperatur von 5°C bis 30°C 50 2 1,2 8 13 22 38 50 65 85
und einem ∆p von 1 bar an 80 3 8 24 50 95 150 240 330 420
- Besonderer Umweltschutz durch EBRO-Sicherheitswellenab- 100 4 13 28 65 130 180 340 550 800
dichtung - Zul. Strömungsgeschwindigkeit
- Geteiltes Gehäuse mit Edelstahlschrauben - Vmax 4,5 m/s für Flüssigkeit 150 6 35 90 200 360 640 900 1350 2100
- Vmax 70 m/s für Gase 200 8 43 180 350 580 1000 1600 3000 4000
- Isolierbauhöhe gemäß Anlagenverordnung 250 10 125 360 660 1100 1800 3100 5300 6400
- Einbaulage beliebig - Drosselfunktionen sind im Stell- 300 12 200 550 1000 1600 2600 5000 7500 8500
winkel von 30° bis 70° möglich
- Wartungsfrei Technische Änderungen vorbehalten
- Demontierbar, sortenreines Recycling gegeben - Vermeiden Sie Kavitation
- TA-Luft/ VDI 2440, RWTÜV geprüft Bei Regelfunktionen helfen wir
Ihnen gerne mit einer präzisen
Auslegung weiter.
KONSTRUKTIONSMERKMALE

- Optimierte niedrige Losbrechmomente
- FEM dimensionierte Bauteile
- Armaturenhals für 100mm Isolierung
- 3-fache Wellenlagerung
- Buntmetallfreie Ausführung
- Kraftschlüssige Verbindung Scheibe/Welle
- Wellenende mit Zweifl ach gemäß EN-Standard
Die Sicherheitswellenabdichtung ist TA-Luft/ VDI 2440, RWTÜV
- Zentriervorsprung am Kopffl ansch geprüft.

post@ebro-armaturen.com
Z 614-C 1.12 www.ebro-armaturen.com
