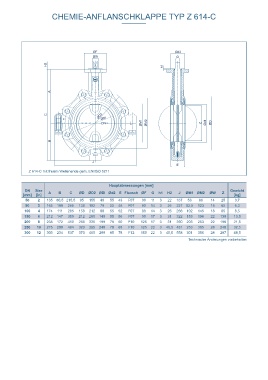

CHEMIE-ANFLANSCHKLAPPE TYP Z 614-C CHEMIE-ANFLANSCHKLAPPE TYP Z 614-C

MATERIALSPEZIFIKATION UND STÜCKLISTE
ØF Ød2
ØW G
H2 h1

A

ØD2 ØDi
C
DN ØM1 ØM2 Z Ød1 ØD

B

J
E
Z 614-C mit freiem Wellenende gem. EN ISO 5211 Anflanschklappe Z 614-C

Hauptabmessungen [mm] Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
DN Size Gewicht 1 Gehäuse 8 Zylinderschraube
[mm] [in] A B C ØD ØD2 ØDi Ød2 E Flansch ØF G h1 H2 J ØM1 ØM2 ØW Z [kg] Gusseisen GJS-400-18U-LT EN-JS 1049 A395 Edelstahl A4-70 1.4401
50 2 135 80,5 215,5 95 155 49 55 43 F07 90 11 3 22 167 53 86 14 25 3,7
80 3 165 100 265 138 192 79 55 46 F07 90 14 3 26 227 82,5 123 18 65 6,3 2 Manschette 9 Typenschild
100 4 174 111 285 158 212 99 55 52 F07 90 14 3 26 266 102 145 18 85 8,5 EPDM-C * Edelstahl A2
150 6 212 147 359 212 280 149 55 56 F07 90 17 3 31 322 153 198 22 139 13,5 3 Lagerbuchse 10 Kerbnagel
200 8 238 172 410 268 335 199 70 60 F10 125 17 3 31 390 203 253 22 190 21,5 Vergütungsstahl 42Cr Mo 4 V (nitriert) 1.7225 Edelstahl A2
250 10 275 209 484 320 395 249 70 68 F10 125 22 3 40,5 481 253 305 28 240 32,5 4 Lagerbuchse 11 Erdungslasche
300 12 303 234 537 370 460 299 85 78 F12 150 22 3 40,5 558 301 356 28 287 48,5 Vergütungsstahl 42 Cr Mo 4 V (nitriert) 1.7225
Technische Änderungen vorbehalten 5 Abstreifer 12 Schraube
PTFE Polytetrafluorethylen PTFE Edelstahl A4-70 1.4401
6 Welle/Scheibe einteilige Ausführung 13 Spiralfeder
Edelstahl/Edelstahl * GX2CrNiMoN26-7-4 1.4469 EN 10213 Federstahl X10CrNi 18-8 1.4310 301
7 untere Wellenverlängerung (nur bei DN 50 - DN 80)
Edelstahl 1.4462 EN 10088
* weitere Werkstoffe auf Anfrage Technische Änderungen vorbehalten
