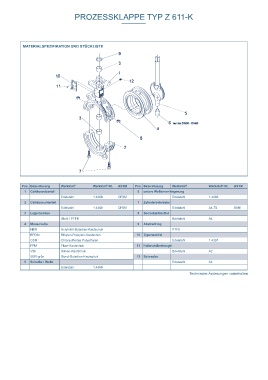

PROZESSKLAPPE TYP Z 611-K PROZESSKLAPPE TYP Z 611-K

MATERIALSPEZIFIKATION UND STÜCKLISTE

Z 611-K mit freiem Wellenende

Hauptabmessungen [mm] Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
DN Size Gewicht 1 Gehäuseoberteil 6 untere Wellenverlängerung
[mm] [in] A B B1 C C1 ØD ØD1 E F □G H1 Z [kg] Edelstahl 1.4408 CF8M Edelstahl 1.4469
50 2 126 - 68 - 194 106 49 43 50 11 13,5 25 1,8 2 Gehäuseunterteil 7 Zylinderschraube
65 2½ 134 83 77 217 211 120 64 46 50 11 13,5 45 2,2 Edelstahl 1.4408 CF8M Edelstahl A4-70 B8M
80 3 157 90 74 247 231 138 79 46 70 14 17,0 64 2,9
100 4 167 104 84 271 251 160 99 52 70 14 17,0 84 3,6 3 Lagerbuchse Stahl / PTFE 8 Sechskantmutter Edelstahl A4
125 5 180 118 98 298 278 190 124 56 70 14 17,0 110 4,8 4 Manschette 9 Abstreifring
150 6 203 130 132 333 335 215 149 56 70 17 20,0 138 6,3 NBR Acrylnitril-Butadien-Kautschuk PTFE
200 8 228 161 157 389 385 269 199 60 70 17 20,0 189 10,3 EPDM Ethylen-Propylen-Kautschuk 10 Typenschild
250 10 266 195 195 461 461 324 249 68 100 22 23,5 239 18,5 CSM Chlorsulfiertes Polyethylen Edelstahl 1.4301
300 12 291 229 220 520 511 380 297 78 100 22 23,5 286 25,0
FPM Fluor-Kautschuk 11 Halbrundkerbnagel
Technische Änderungen vorbehalten VSI Silikon-Kautschuk Edelstahl A2
SBR-grün Styrol-Butadien-Kautschuk 12 Schraube
5 Scheibe / Welle Edelstahl A4
Edelstahl 1.4469
