PROZESSKLAPPE TYP Z 611-K        PROZESSKLAPPE TYP Z 611-K






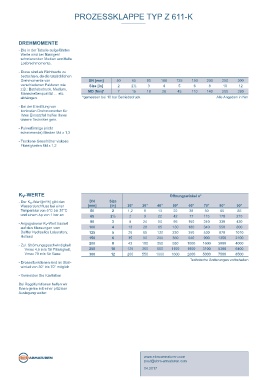

 TECHNISCHE MERKMALE  DREHMOMENTE

 Nennweiten:  DN 50 - DN 300  - Die in der Tabelle aufgeführten
           Werte sind bei flüssigen/
           schmierenden Medien ermittelte
 Baulänge:  EN 558 Reihe 20    Losbrechmomente.
 ISO 5752 Reihe 20
 API 609 Tabelle 1  - Diese sind als Richtwerte zu
           betrachten, da die tatsächlichen
           Drehmomente von              DN [mm]      50     65    80     100   125    150    200    250    300
 Flanschanschlussmaß:  EN 1092  PN 10/16    verschiedenen Faktoren wie   Size [in]  2  2½  3  4  5  6  8  10  12
 ASME Class 150    z.B.: Betriebsdruck, Medium,   MD [Nm]*  7  15  18    28     45    110    140    200    280
 -andere auf Anfrage-    Manschettenqualität … etc.
           abhängen.                  *gemessen bei 10 bar Betriebsdruck                         Alle Angaben in Nm
 Form der Gegen-
 flanschdichtflächen:  EN 1092 Form A/B  - Bei der Ermittlung von
           konkreten Drehmomenten für
 ASME RF, FF    Ihren Einsatzfall helfen Ihnen
           unsere Techniker gern.
 Kopfflansch:  EN ISO 5211
         - Pulverförmige (nicht
 Kennzeichnung:  EN 19    schmierende) Medien Md x 1,3
         - Trockene Gase/höher viskose
 Dichtheitsprüfung:  EN 12266 (Leckrate A)    Flüssigkeiten Md x 1,2
 ISO 5208, Kategorie 3
 Temperaturbereich:  -40°C bis +200°C (abhängig vom
 Manschettenwerkstoff)

 Zul. Betriebsdruck:  max. 10 bar
 Elastomerausgekleidete Prozessklappe in Zwischenflansch-
 ausführung für mittelkorrosive Medien.

         K -WERTE                                                           Öffnungswinkel α°
           v
 ALLGEMEINE HINWEISE  - Der K -Wert [m³/h] gibt den   DN  Size
              v
           Wasserdurchfluss bei einer   [mm]      [in]    20°   30°    40°    50°    60°    70°    80°    90°
 - Scheibe/Welle einteilig, zentrisch gelagert    Temperatur von 5°C bis 30°C   50  2  1,2  8  13  22  38  50  65  85
           und einem ∆p von 1 bar an
 - Geteiltes Gehäuse mit Verbindungsschrauben aus Edelstahl  65  2½  2  9  22  42    77     115   170     215
 - Isolierbauhöhe gemäß Anlagenverordnung  - Angegebener Kv-Wert basiert  80  3  8  24  50  95  150  240  330  420
           auf den Messungen vom         100       4      13     28    65     130    180   340    550     800
 - Einbaulage beliebig    Delfter Hydraulics Laboratory,   125  5  26  65  130  230  350    530   870     1010
 - Welle 3-fach gelagert    Holland      150       6      35     90    200    360    640    900   1350    2100
 - Scheibendichtfläche hochglanzpoliert  200       8      43    180    350    580   1000   1600   3000    4000
         - Zul. Strömungsgeschwindigkeit
 - FDA konforme Materialien verfügbar        Vmax 4,5 m/s für Flüssigkeit,  250  10  125  360  660  1100  1800  3100  5300  6400
 - Demontierbar, sortenreines Recycling gegeben        Vmax 70 m/s für Gase  300  12  200  550  1000  1600  2600  5000  7500  8500
                                                                                     Technische Änderungen vorbehalten
         - Drosselfunktionen sind im Stell-
           winkel von 30° bis 70° möglich
 EINSATZGEBIETE, z.B.:
         - Vermeiden Sie Kavitation
 - Lebensmittel- und Getränkeindustrie
 - Nahrungsmittelindustrie  Bei Regelfunktionen helfen wir
         Ihnen gerne mit einer präzisen
         Auslegung weiter.





 Einfache und schnelle Wartung wird durch das geteilte Gehäuse
 mit einteiliger Scheibe/Welle ermöglicht. Abbildung mit zertifizierten
 EHEDG Flanschen.







                                                                 post@ebro-armaturen.com
 Z 611-K  1.13                                                   www.ebro-armaturen.com
                                                                 04.2017
