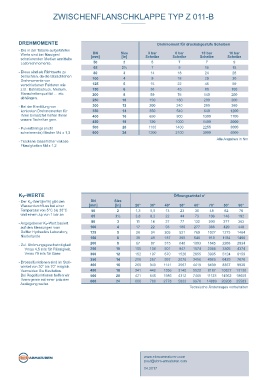

ZWISCHENFLANSCHKLAPPE TYP Z 011-B ZWISCHENFLANSCHKLAPPE TYP Z 011-B

TECHNISCHE MERKMALE DREHMOMENTE Drehmoment für druckabgestufe Scheiben

Nennweiten: DN 50 - DN 600 - Die in der Tabelle aufgeführten DN Size 3 bar 6 bar 10 bar 16 bar
Werte sind bei flüssigen/ [mm] [in] Scheibe Scheibe Scheibe Scheibe
schmierenden Medien ermittelte
Baulänge: EN 558 Reihe 20 Losbrechmomente. 50 2 5 7 7 9
ISO 5752 Reihe 20 65 2½ 7 9 15 18
API 609 Tabelle 1
- Diese sind als Richtwerte zu 80 3 14 18 24 28
betrachten, da die tatsächlichen
Flanschanschlussmaß: EN 1092 PN 6/10/16 Drehmomente von 100 4 9 18 25 30
ASME Class 150 verschiedenen Faktoren wie 125 5 15 22 45 59
z.B.: Betriebsdruck, Medium, 150 6 36 45 80 100
Form der Gegen- Manschettenqualität … etc. 200 8 59 76 140 200
flanschdichtflächen: EN 1092 Form A/B abhängen.
ASME RF, FF 250 10 150 180 200 300
- Bei der Ermittlung von 300 12 200 240 280 360
Kopfflansch: EN ISO 5211 konkreten Drehmomenten für 350 14 350 540 640 1200
Ihren Einsatzfall helfen Ihnen 400 16 650 900 1300 1700
Kennzeichnung: EN 19 unsere Techniker gern. 450 18 720 1000 1400 2000
Dichtheitsprüfung: EN 12266 (Leckrate A) - Pulverförmige (nicht 500 20 1100 1400 2255 3000
4000
3000
24
1200
600
2100
schmierende) Medien Md x 1,3
ISO 5208, Kategorie 3
Alle Angaben in Nm
- Trockene Gase/höher viskose
Gebrauchsnorm: EN 593 Flüssigkeiten Md x 1,2
Temperaturbereich: -10°C bis +120°C (abhängig von
Druck, Medium und Werkstoff)
Zul. Betriebsdruck: max. 16 bar
Universell einsetzbare Zwischenflanschklappe Z 011-B mit Verwendung bei
einvulkanisierter Manschette gemäß EN-593. Vakuum: bis 1 mbar absolut
Kv-WERTE Öffnungswinkel α°
- Der K -Wert [m³/h] gibt den DN Size
v
Wasserdurchfluss bei einer [mm] [in] 20° 30° 40° 50° 60° 70° 80° 90°
ALLGEMEINE HINWEISE Temperatur von 5°C bis 30°C 50 2 1,3 5,5 13 23 35 48 62 76
und einem ∆p von 1 bar an 65 2½ 3,8 8,2 22 44 73 108 148 192
- Vulkanisierte Manschette 80 3 11 14 37 77 132 200 277 363
- Angegebener Kv-Wert basiert
- Einsetzbar als Regel- und Absperrarmatur auf den Messungen vom 100 4 17 22 93 180 277 366 429 448
- Isolierbauhöhe gemäß Anlagenverordnung Delfter Hydraulics Laboratory, 125 5 26 34 305 521 769 1027 1273 1484
Niederlande
- Einbaulage beliebig 150 6 38 49 187 385 640 918 1184 1406
- Mehrfache Wellenlagerung - Zul. Strömungsgeschwindigkeit 200 8 67 87 315 640 1093 1645 2268 2934
- Wartungsfrei Vmax 4,5 m/s für Flüssigkeit, 250 10 105 136 501 947 1574 2366 3305 4374
Vmax 70 m/s für Gase 300 12 152 197 670 1526 2655 3905 5124 6159
- Bei max. Druck wird ab DN 200 eine durchgehende Welle 350 14 206 267 997 2076 3456 4965 6429 7676
(TS-Version) geliefert - Drosselfunktionen sind im Stell- 400 16 269 349 1141 2567 4419 6439 8357 9920
- Als Zwischenflanschklappe einseitig abflanschbar: winkel von 30° bis 70° möglich.
DN 50 - 250: 3 bar Vermeiden Sie Kavitation. 450 18 341 442 1356 3140 5520 8187 10827 13130
DN 300 - 600: 2 bar Bei Regelfunktionen helfen wir 500 20 421 546 1986 4312 7465 11123 14962 18659
Ihnen gerne mit einer präzisen 600 24 606 786 2778 5822 9976 14889 20208 25583
Auslegung weiter.
EINSATZGEBIETE, z.B.: Technische Änderungen vorbehalten

- Chemische und petrochemische Industrie
- Wasser- und Abwassertechnik
- Pneumatische Fördertechnik
- Schiffbau
- Kraftwerkstechnik
- Nahrungsmittelindustrie Auch erhältlich als Anflanschversion Z014-B mit einvukanisierter
- Gebäudetechnik Manschette.

post@ebro-armaturen.com
Z 011-B 1.14 www.ebro-armaturen.com
