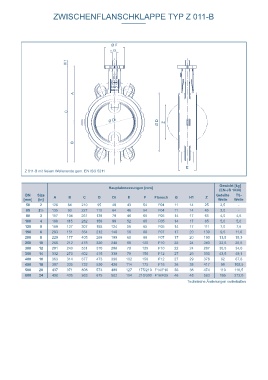

ZWISCHENFLANSCHKLAPPE TYP Z 011-B ZWISCHENFLANSCHKLAPPE TYP Z 011-B

Ø F MATERIALSPEZIFIKATION UND STÜCKLISTE
□ G

9
H 1
3

6 8
A
7 1 14
2 15
C 10
3 16
Ø Di 11
Ø D Z 12 4 17
5
13 6
B

Pos. 14-17:
E Abschlussdeckel für
Z 011-B mit freiem Wellenende gem. EN ISO 5211 TS-Version Version mit geteilter Welle Klappen ≥ DN 350

Gewicht [kg] Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM Pos. Bezeichnung Werkstoff Werkstoff-Nr. ASTM
Hauptabmessungen [mm]
(EN-JS 1030) 1 Gehäuse 10 TS-Welle
DN Size Geteilte TS- Gusseisen EN-GJS-400-15 EN-JS 1030 A 536 Edelstahl X14CrMoS17 1.4104 A314-430F
[mm] [in] A B C D Di E F Flansch G H1 Z Welle Welle 2 Einvulkanisierte Manschette 11 TS-Scheibe
50 2 126 84 210 95 49 43 54 F04 11 14 25 2,5 - 3 EPDM Ethylen-Propylen-Kautschuk 12 Edelstahl G-X5CrNiMo19-11-2 1.4408 A351-CF8M
Hülse
Lagerbuchsen
65 2½ 135 93 227 115 64 46 54 F04 11 14 45 3,0 - Vergütungsstahl 42CrMo4 1.7225 A434 Edelstahl X5CrNi18-10 1.4301 A240-304
80 3 157 104 261 138 79 46 65 F05 14 17 65 4,0 4,5 4 Dichtring 13 Sicherungsring
100 4 168 115 282 158 99 52 65 F05 14 17 85 5,0 5,6 5 Kupfer Cu Copper 14 Edelstahl X39CrMo17-1 1.4122
Verschlussschraube DIN 908
O-Ring
125 5 180 127 307 188 124 56 65 F05 14 17 111 7,0 7,6 Edelstahl G-X5CrNiMo 19-11-2 1.4408 A351-CF8M NBR Acrylnitril-Butadien-Kautschuk
150 6 203 151 354 212 148 56 88 F07 17 20 139 9,5 11,0 6 Welle 15 Wellensicherung
200 8 229 177 405 268 199 60 88 F07 17 20 190 13,5 15,3 7 Edelstahl X14CrMoS17 1.4104 A314-430F 16 Messing CuZn39Pb3 2.0401 B455
Scheibe
Abschlussdeckel
250 10 266 212 478 320 248 68 125 F10 22 24 240 22,5 25,5 Edelstahl G-X5CrNiMo 19-11-2 1.4408 A351-CF8M Gusseisen EN-GLS-250 EN-JL 1040 A48-40B
300 12 291 240 531 370 296 78 125 F10 22 24 287 30,5 34,0 8 Gewindestift DIN 915 17 Schraube
350 14 332 270 602 415 338 78 150 F12 27 29 330 43,5 49,1 9 Stahl 45 H verzinkt Stahl 45 H verzinkt
Abstreifring
400 16 363 314 677 473 390 102 150 F12 27 29 378 62 67,8 PTFE Polytetrafluorethylen PTFE PTFE
450 18 397 335 732 530 426 114 175 F16 36 38 417 98 102,5 Weitere Werkstoffe auf Anfrage
500 20 437 371 808 574 489 127 175/210 F14/F16 36 38 474 110 116,5 Technische Änderungen vorbehalten
600 24 498 435 933 675 582 154 210/300 F16/F25 46 48 563 185 212,0
